Pruebas Automatizadas a Transformadores de Corriente (CT) y de Tensión (PT)

Nuestros reportes técnicos proporcionan la caracterización completa de los activos mediante la obtención automática de los siguientes parámetros críticos:

• Punto de Inflexión (Voltaje/Corriente de Saturación): Determinación exacta de la rodilla de saturación ($E_k$ e $I_k$) según las curvas IEC/IEEE para predecir el comportamiento del núcleo ante fallas severas.
• Curva de Error del 10%: Evaluación del límite de corriente primaria para el cual el error total del CT no excede el 10% con una carga nominal dada.
• Factor Límite de Precisión (ALF) y Factor de Seguridad (FS): Validación de la capacidad del CT de protección para reproducir corrientes de falla sin saturarse (ALF) y protección de los medidores de panel contra sobrecorrientes en el secundario (FS).
• Parámetros Transitorios Avanzados (Clases TPX, TPY, TPZ): Cálculo de la segunda constante de tiempo ($T_s$), el coeficiente de remanencia ($K_r$) y los niveles de inductancia saturada y no saturada para el análisis de transitorios en protecciones de alta velocidad.
• Resistencia de Devanados y Relación de Transformación: Medición de la resistencia óhmica interna corregida por temperatura y verificación de la relación de vueltas con determinación exacta de la polaridad y el error de fase/amplitud.

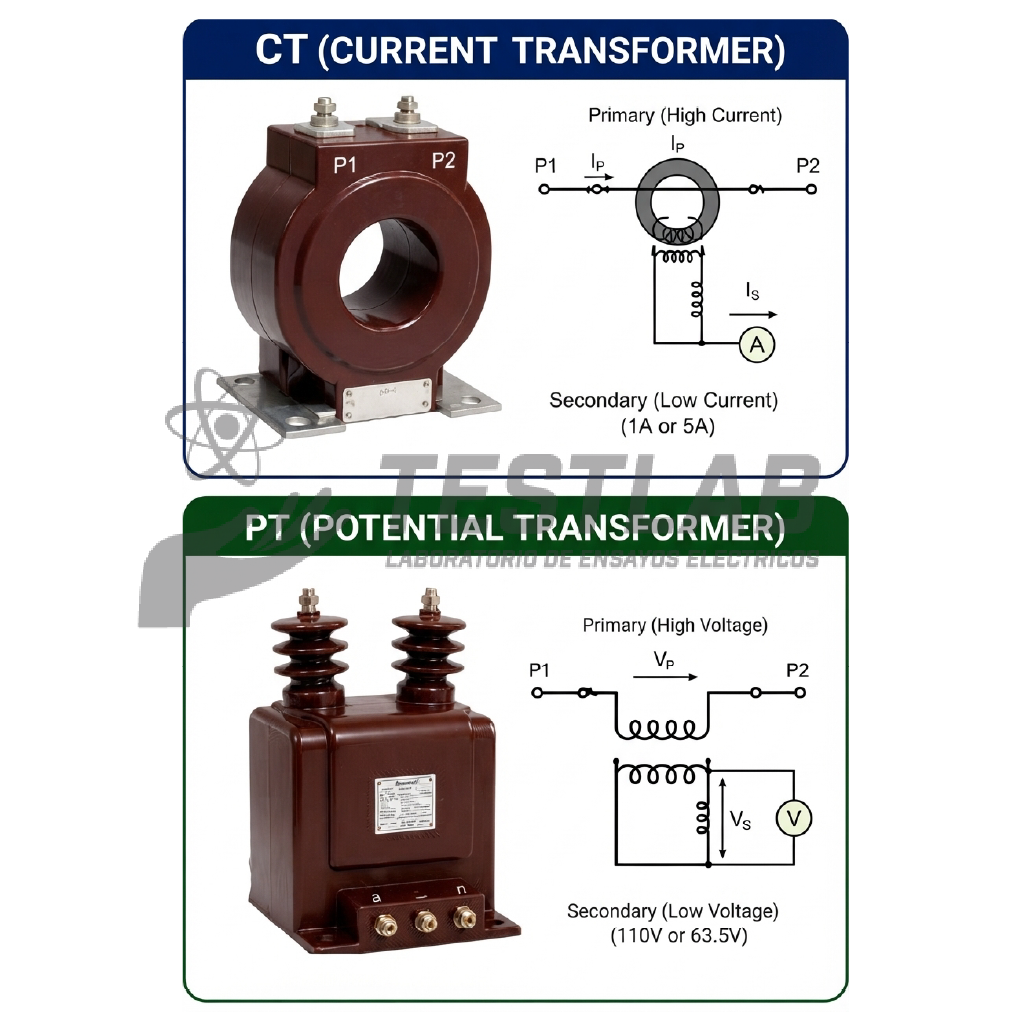

• Transformadores de Corriente (CT): Núcleos de medición, núcleos de protección (5P20, 10P20, PX, etc.) instalados en celdas, subestaciones de patio o tipo Bushing en transformadores de potencia.
• Transformadores de Potencial / Tensión (PT / VT): Unidades de medición y protección de tipo inductivo en media y alta tensión.
